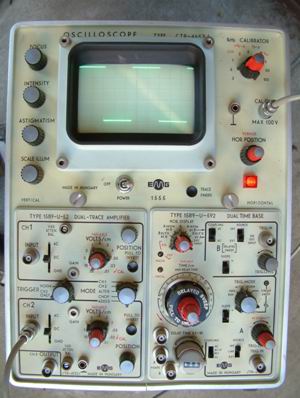

EMG-1555
Nagyfrekvenciás oszcilloszkóp

Tranzisztoros kivitelű, nagyteljesítményű, általános használatra alkalmas készülék.Függőleges és vizszintes eltérítő rendszerre is dugaszolható (plug-in) felépítésű, így műszaki adatait a cserélhető egységeg adatai határozzák meg.

Az EMG-1555 oszcilloszkóp betolható egységei:

• EMG-1589-U-52 Szélessávú előerősítő(elektronkapcsolós)

·                   Bemenet: DC, AC, GND

·                   Frekvenciahatárok: 0-100 MHz

·                   Érzékenység: 10 mV/cm-20 mV/cm

·                   Űzemmódok: CH1 (csak 1 csatorna)

 CH2 (csak 2 csatorna)

 ALTERNATE (változó)

 CHOPPED (szaggatott)

 ADDED (alg. Összegzett)

·                    Felfutási idő: 3.5 ns

·        EMG-1598-U-592 Kettős időeltérítő egység

 Két fűrészfeszültség generátort tartalmaz, amely késleltetett időeltérítést tesz         lehetővé.

Időeltérítő generátor „A”

• Eltérítési sebessége: 5 s/cm-0.1 µs/cm

• Nyújtás: 10x

Késleltetett időeltérítő generátor „B”

• Eltérítés sebessége: 5 s/cm-0.1 µs/cm

• Időkésleltetés: 50s-1 µs

·        EMG-1598-U-591 Időeltérítő egység

Egy fűrészfeszültség generátort tartalmaz.

•  Eltérítés sebessége: 5 s/cm-0.1 µs/cm

• Nyújtás: 10x
